박스 요구 사항 및 모델 보기과일 트레이 성형 기계
XD-Z03
다기능 상자 접는 기계
바닥 흡입 공급, 접이식 칼, 접착, 운반 및 쌓기를 결합한 자동 과일 상자 형성 설정입니다.
기술 사양
| 카탈로그 속도 | 1,200–3,000 상자/시간 |
|---|---|
| 판지 두께 | 1.5–5mm |
| 카탈로그 전기 공급 | 380 V / 50Hz |
| 총 전력 | 대략. 12kW |
| 공기압 | 0.6–0.7MPa |
| 기계 순중량 | 1,600kg |
| 기계 치수 | 2,750 × 1,650 × 2,500mm |
| 카탈로그 소음 수준 | ≤100dB |
| 판지 더미 높이 | 300–500mm |
| 스택로드 | 30kg |
| 접착제 탱크 용량 | 8L / 10L |
| 공기 소비량 | 380 L/분 |
그림은 2025 Xunding 카탈로그에서 가져온 것입니다. 실제 출력은 상자 디자인, 판지 및 구성에 따라 다릅니다. 주문하기 전에 현재 사양, 전원 공급 장치 및 상자 샘플을 확인하십시오.
일반적인 포장 응용 분야
뚜껑 및 바닥 상자, 스태킹 상자 및 기계적으로 접히는 상자 구조를 포함하여 식품, 과일 및 야채 포장 상자를 생산합니다. 접착제가 없는 구조는 실제 전개지 및 성형 구성과 일치해야 합니다.
- 식품 포장 상자
- 과일 트레이 및 상자
- 야채 포장 상자
- 뚜껑과 베이스 및 스태킹 박스 구조
기계 특징
기계 기능
XD-Z03는 아래 설명된 포장 작업을 위해 설계되었습니다. 작업 치수 및 기능을 상자 도면 및 생산 요구 사항과 비교하십시오.
01보상된 접착제 분사
지능형 접착제 스프레이 시스템에는 접착제 도포 주기 동안 자동 보상 기능이 포함되어 있습니다.
02접이 블레이드 장치
추가 접이식 칼 장치는 성형 메커니즘을 다양한 상자 디자인으로 확장합니다.
03스태킹에 대한 하단 흡입 피드
바닥 흡입 판지 공급, 성형, 운반 및 적재는 하나의 연속 순서로 실행됩니다.
04모션 컨트롤러 및 터치스크린
모션 제어, 광전 추적 및 공기 공급 감지는 터치스크린 운영자 인터페이스에서 작동합니다.
05섬유 포지셔닝 및 서보 접착
섬유 위치 지정은 접기 및 접착을 안내합니다. 서보 구동 판지 움직임은 전면 및 후면 접착제 적용을 지원합니다.
06적외선 보호
카탈로그에는 기계 작동 영역에 대한 적외선 보호가 나열되어 있습니다.
07자동 결함 진단
자동 결함 진단은 기계 제어 기능에 포함됩니다.
08빠른 금형 교환
성형 설정을 변경하기 위한 빠른 금형 변경 조정 장치가 나열되어 있습니다.
09그룹화된 기계 프레임
케이지 스타일 프레임은 일체형 가공 및 그룹화된 기계 어셈블리를 사용합니다.
상자 요구 사항
포장박스 사양
완성된 치수와 플랫 전개지 치수는 별도로 나열됩니다.
모든 치수는 밀리미터 단위입니다.
| 완성된 상자 길이 L | 180–650mm |
|---|---|
| 완성된 상자 너비 W | 180–470mm |
| 완성된 상자 높이 H | 60–230mm |
| 플랫 전개지 치수 A | 370–1,000mm |
| 플랫 전개지 치수 B | 500–1,100mm |
| 판지 두께 | 1.5–5mm |

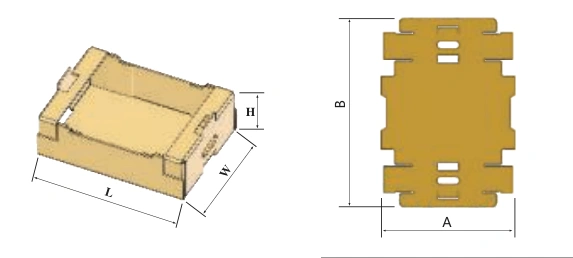

A와 B는 플랫 전개지를 나타냅니다. L, W 및 H는 완성된 상자를 나타냅니다. 도면을 사용하여 각 치수를 식별하십시오. 크기 범위가 모든 치수 조합이 적합하다는 의미는 아닙니다.
XD-Z03에 대해 논의할 박스 제품군
이 모델의 카탈로그 사양과 비교하여 상자 도면과 재료를 검토하십시오.
박스 디자인 예
박스 디자인 예생산 포장
접힌 모서리 지지대가 있는 트레이
접힌 모서리 부분은 트레이가 형성되고 결합되는 방식을 변경합니다. 샘플 컬렉션은 여러 코너 배열을 보여줍니다. 두 개의 트레이가 동일한 외부 치수를 공유하는 경우에도 성형 설정은 접힌 부분과 겹치는 부분을 일치시켜야 합니다.
박스 요구 사항 및 모델 보기
박스 디자인 예카탈로그 상자 구조
세 조각 과일 상자
3피스 상자는 조립 중에 결합된 별도의 판지 구성 요소를 사용합니다. 하나의 전개지에서 접힌 트레이와 다른 피드 및 결합 배열이 필요합니다. Xunding 제품군에는 전용 3피스 성형 장비가 포함되어 있습니다.
박스 요구 사항 및 모델 보기자주 묻는 질문
제품문의
이 기계가 내 상자에 적합합니까?
완성된 상자 치수, 평면 전개지 도면 및 판지 두께를 보냅니다. Xunding는 정확한 상자 구조와 구성을 확인해야 합니다. 치수만으로는 호환성이 확립되지 않습니다.
생산 속도에 어떤 영향을 미치나요?
카탈로그 출력은 시간당 1,200–3,000 상자입니다. 생산 속도는 상자 디자인, 재료 및 기계 설정에 따라 다릅니다. 예상 출력에 대해 논의하기 위해 상자 샘플을 보냅니다.
어떤 전기 공급을 계획해야 합니까?
카탈로그에는 380 V / 50Hz가 나열되어 있습니다. 견적을 요청하기 전에 귀하의 사이트 전압, 위상 및 주파수를 알려주십시오. 적합성과 필요한 변경 사항은 설치 현장에 대한 확인이 필요합니다.
문의사항에는 무엇을 포함해야 합니까?
XD-Z03 모델 참조, 상자 크기, 보드 두께, 필요한 출력 및 대상을 포함합니다. 최종 도면이 없는 경우 작업 중인 포장에 대해 설명하십시오.
