박스 디자인 예생산 포장
오픈탑 과일 및 야채 트레이
개방형 트레이를 통해 포장하는 동안 농산물에 접근할 수 있습니다. 샘플에는 인쇄된 보드와 일반 보드가 포함되어 있으며 벽 높이와 손 구멍 위치가 다릅니다. 인쇄물의 작물 이름은 성형 과정을 결정하지 않습니다.
박스 요구 사항 및 모델 보기과일 트레이 성형 기계

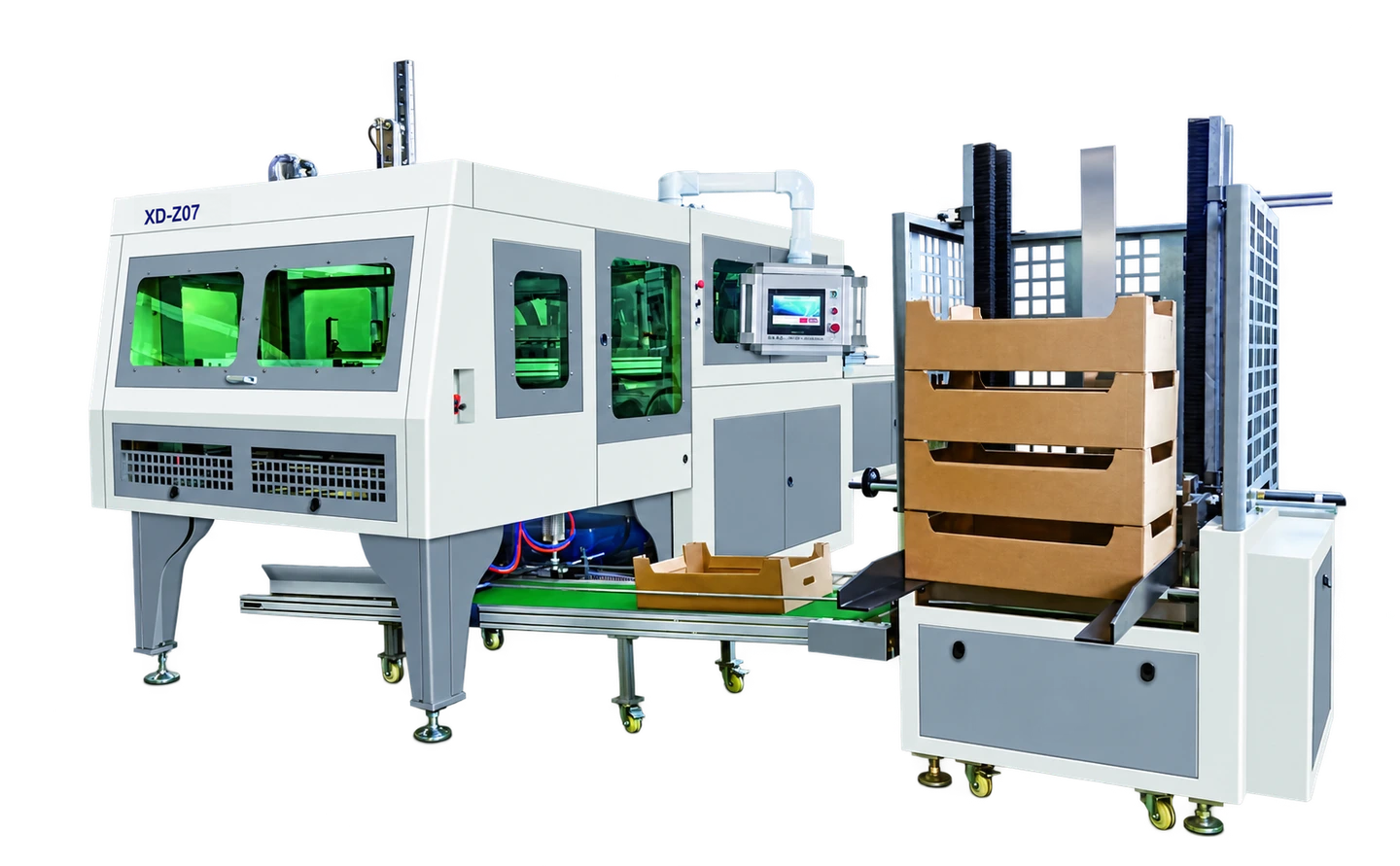

XD-Z07
자동 과일 상자 성형 기계
카탈로그 보드 두께 범위가 1.5–6 mm인 과일 및 야채 상자의 자동 공급, 접착 및 접기.
기술 사양
| 카탈로그 속도 | 1,200–1,800 상자/시간 |
|---|---|
| 판지 두께 | 1.5–6mm |
| 카탈로그 전기 공급 | 380 V / 50Hz |
| 총 전력 | 12 총 kW; 대략. 일반 생산 시 5 kW |
| 공기압 | 0.6–0.7MPa |
| 기계 순중량 | 대략. 3,000kg |
| 기계 치수 | 5,300 × 1,930 × 2,480mm |
| 카탈로그 소음 수준 | ≤100dB |
| 판지 더미 높이 | 300–400mm |
| 스택로드 | 50kg |
| 접착제 탱크 용량 | 8L / 10L |
| 공기 소비량 | 380 L/분 |
그림은 2025 Xunding 카탈로그에서 가져온 것입니다. 실제 출력은 상자 디자인, 판지 및 구성에 따라 다릅니다. 주문하기 전에 현재 사양, 전원 공급 장치 및 상자 샘플을 확인하십시오.
일반적인 포장 응용 분야
자동 공급, 접착, 접기 및 성형 기능을 갖춘 식품, 과일 및 야채용 판지 외부 포장을 생산합니다. 완성된 구조는 전개지와 몰드에 맞게 선택됩니다. 카탈로그는 응용 프로그램 중에서 안쪽으로 접히는 과일 및 야채 상자를 식별합니다.
- 식품 포장 상자
- 과일 트레이 및 상자
- 야채 포장 상자
1,200–1,800상자/시간*
1.5–6mm판지 두께
*카탈로그 사양; 상자 샘플 확인이 필요합니다.
기계 특징
기계 기능
XD-Z07는 아래 설명된 포장 작업을 위해 설계되었습니다. 작업 치수 및 기능을 상자 도면 및 생산 요구 사항과 비교하십시오.
01보상된 접착제 분사
접착제 스프레이 시스템에는 접착 주기 동안 자동 보상 기능이 포함되어 있습니다.
02연속 공급 및 접기
진공 흡입 공급, 가장자리 접기, 가장자리 프레싱, 탭 접기 및 성형이 하나의 연속 공정으로 실행됩니다.
03PLC 및 터치스크린 제어
PLC 제어는 광전 추적, 공기 공급 감지 및 터치스크린 운영자 인터페이스와 함께 작동합니다.
04전면 및 후면 접착제 위치 지정
접착 전후의 자동 판지 위치 지정은 광전 위치 지정 오류를 줄이는 데 도움이 됩니다.
05적외선 보호
적외선 보호 시스템은 기계 작동 영역 카탈로그에 나열되어 있습니다.
06결함 진단 및 전환
자동 결함 진단 및 빠른 금형 조정 장치가 카탈로그 설명에 포함되어 있습니다.
07자동 스태킹
성형된 상자는 접기 및 성형 작업 후에 적재 구역으로 운반됩니다.
08모듈형 기계 프레임
케이지 스타일 프레임은 기계 구조에 통합 가공 및 그룹화된 어셈블리를 사용합니다.
상자 요구 사항
포장박스 사양
완성된 치수와 플랫 전개지 치수는 별도로 나열됩니다.
모든 치수는 밀리미터 단위입니다.
| 완성된 상자 길이 L | 330–600mm |
|---|---|
| 완성된 상자 너비 W | 240–600mm |
| 완성된 상자 높이 H | 90–250mm |
| 플랫 전개지 치수 A | 480–1,100mm |
| 플랫 전개지 치수 B | 480–1,300mm |
| 판지 두께 | 1.5–6mm |

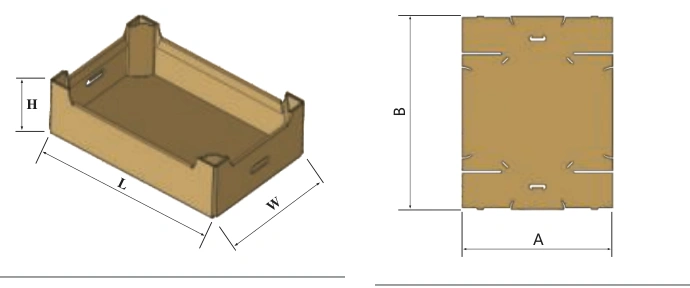

A와 B는 플랫 전개지를 나타냅니다. L, W 및 H는 완성된 상자를 나타냅니다. 도면을 사용하여 각 치수를 식별하십시오. 크기 범위가 모든 치수 조합이 적합하다는 의미는 아닙니다.
XD-Z07에 대해 논의할 박스 제품군
이 모델의 카탈로그 사양과 비교하여 상자 도면과 재료를 검토하십시오.
박스 디자인 예
박스 디자인 예생산 포장
접힌 모서리 지지대가 있는 트레이
접힌 모서리 부분은 트레이가 형성되고 결합되는 방식을 변경합니다. 샘플 컬렉션은 여러 코너 배열을 보여줍니다. 두 개의 트레이가 동일한 외부 치수를 공유하는 경우에도 성형 설정은 접힌 부분과 겹치는 부분을 일치시켜야 합니다.
박스 요구 사항 및 모델 보기자주 묻는 질문
제품문의
이 기계가 내 상자에 적합합니까?
완성된 상자 치수, 평면 전개지 도면 및 판지 두께를 보냅니다. Xunding는 정확한 상자 구조와 구성을 확인해야 합니다. 치수만으로는 호환성이 확립되지 않습니다.
생산 속도에 어떤 영향을 미치나요?
카탈로그 출력은 시간당 1,200–1,800 상자입니다. 생산 속도는 상자 디자인, 재료 및 기계 설정에 따라 다릅니다. 예상 출력에 대해 논의하기 위해 상자 샘플을 보냅니다.
어떤 전기 공급을 계획해야 합니까?
카탈로그에는 380 V / 50Hz가 나열되어 있습니다. 견적을 요청하기 전에 귀하의 사이트 전압, 위상 및 주파수를 알려주십시오. 적합성과 필요한 변경 사항은 설치 현장에 대한 확인이 필요합니다.
문의사항에는 무엇을 포함해야 합니까?
XD-Z07 모델 참조, 상자 크기, 보드 두께, 필요한 출력 및 대상을 포함합니다. 최종 도면이 없는 경우 작업 중인 포장에 대해 설명하십시오.
