Máquinas de cajas de frutas de tres piezas
XD-Z04
Forma cajas de frutas y verduras de tres piezas a partir de piezas de cartón separadas, con alimentación automática y configuración del molde con pantalla táctil.
| Velocidad del catálogo | 1,500–1,800 cajas/hora |
|---|---|
| Grosor del cartón | 1.5–5 mm |
| Catálogo de suministro eléctrico. | 380 V / 50 Hz |
| poder total | 13 kW totales; aprox. 5 kW en producción normal |
| Presión de aire | 0.6–0.7 MPa |
| Peso neto de la máquina | Aprox. 1,800 kg |
| Dimensiones de la máquina | 2,730 × 2,200 × 2,650 mm |
| Nivel de ruido del catálogo | ≤100dB |
| Altura de la pila de cartón | 300mm |
| Carga de pila | 30kg |
| Capacidad del tanque de pegamento | 8 L / 10 L |
| Consumo de aire | 380 L/min |
Las figuras pertenecen al catálogo 2025 Xunding. La producción real depende del diseño de la caja, el cartón y la configuración. Confirme las especificaciones actuales, el suministro eléctrico y la muestra de la caja antes de realizar el pedido.
Produce cajas de frutas y verduras de tres piezas ensamblando componentes de cartón separados. Esta disposición está destinada a la producción de cajas de frutas y verduras.
*Especificaciones del catálogo; Se requiere confirmación de muestra de caja.
CARACTERÍSTICAS DE LA MÁQUINA
El XD-Z04 está diseñado para las operaciones de embalaje que se describen a continuación. Compare sus dimensiones y características de trabajo con los requisitos de producción y dibujo de su caja.
El sistema inteligente de pulverización de cola compensa automáticamente durante la operación de encolado.
Se incorpora una función de cuchilla plegable en el mecanismo de formación para manejar diferentes estructuras de cajas.
La alimentación por succión inferior mediante bomba de vacío permite el reabastecimiento de cartón mientras el equipo continúa funcionando.
El proceso de formación ensambla piezas de cartón separadas en la caja de frutas o verduras terminada.
Un controlador de movimiento coordina el seguimiento fotoeléctrico, la detección del suministro de aire y la interfaz de pantalla táctil.
La memoria de la pantalla táctil y los indicadores de posición funcionan juntos durante el ajuste del tamaño del molde.
El sistema de control incluye diagnóstico automático de fallas para la operación de conformado.
El catálogo describe una estructura de acero con componentes de aluminio, acero inoxidable y acero, con superficies recubiertas, templadas o niqueladas.
El catálogo describe un tamaño compacto y un funcionamiento estable; se confirma el diseño de instalación real para la configuración seleccionada.
REQUISITOS DE LA CAJA

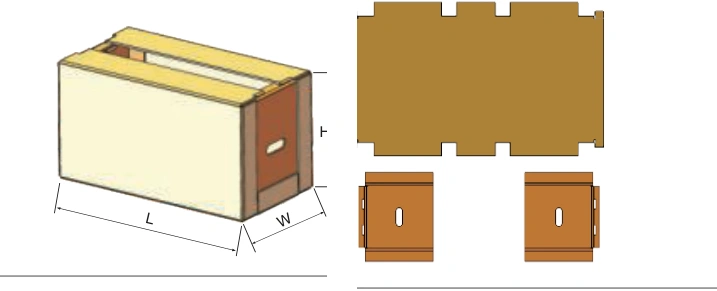

Las dimensiones terminadas y las dimensiones planas en blanco se enumeran por separado.
Todas las dimensiones están en milímetros.
| Longitud de la caja terminada L | 220–400 mm |
|---|---|
| Ancho de caja terminada W | 180–380 mm |
| Altura de la caja terminada H | 70–250 mm |
| Grosor del cartón | 1.5–5 mm |
Construcción de tres piezas: proporcione dibujos para la base y ambas piezas finales. Los rangos de tamaño no significan que todas las combinaciones de dimensiones sean adecuadas.
Revise el dibujo de la caja y el material con las especificaciones del catálogo de este modelo.
Ejemplo de diseño de cajaESTRUCTURA DE LA CAJA DEL CATÁLOGO
Una caja de tres piezas utiliza componentes de cartón separados que se unen durante el montaje. Necesita una disposición de alimentación y unión diferente a la de una bandeja doblada a partir de una pieza en bruto. La gama Xunding incluye equipos de conformado dedicados de tres piezas.
Ver requisitos y modelos de cajasPREGUNTAS FRECUENTES
Enviar las dimensiones de la caja terminada, el plano en blanco y el espesor del cartón. Xunding debe confirmar la estructura y configuración exacta de la caja; Las dimensiones por sí solas no establecen la compatibilidad.
La salida del catálogo es 1,500–1,800 cajas por hora. La velocidad de producción depende del diseño de la caja, el material y la configuración de la máquina. Envíe una muestra de caja para analizar el resultado esperado.
El catálogo enumera 380 V / 50 Hz. Díganos el voltaje, fase y frecuencia de su sitio antes de solicitar una cotización. La idoneidad y cualquier cambio requerido necesitan confirmación para el sitio de instalación.
Incluya la referencia del modelo XD-Z04, dimensiones de la caja, espesor del tablero, salida requerida y destino. Si no tienes un dibujo final, describe el embalaje en el que estás trabajando.
