Macchine per scatole postali

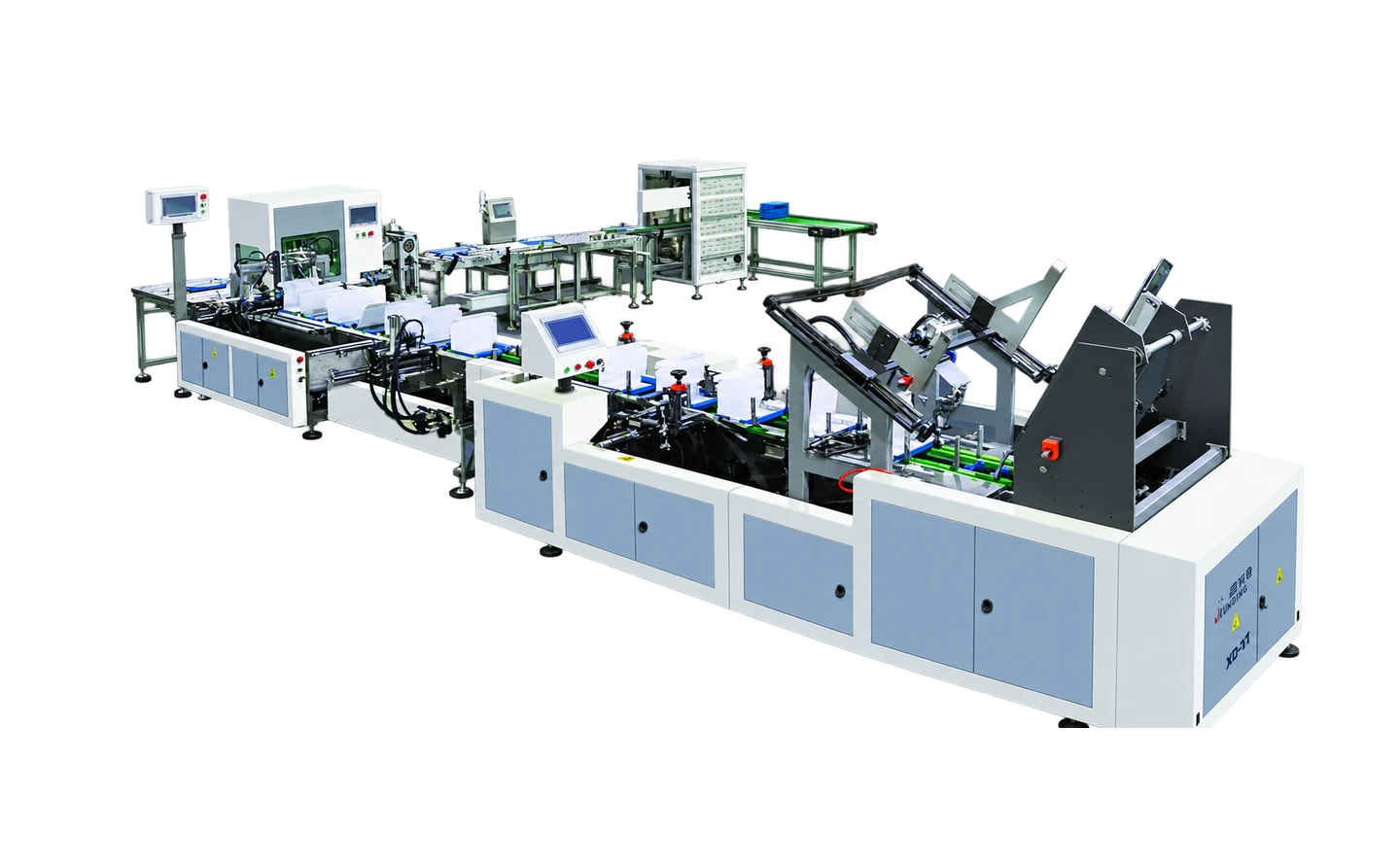

XD-11
Una linea di assemblaggio configurabile per scatole postali pieghevoli. Potenza installata, peso e layout sono specificati per il singolo progetto.
| Velocità del catalogo | 1,200–1,800 scatole/ora |
|---|---|
| Spessore del cartone | 1.5–3 mm |
| Catalogo fornitura elettrica | 220 V / 50 Hz |
| Potenza totale | Configurazione specifica del progetto |
| Pressione dell'aria | 0.6–0.7 MPa |
| Peso netto della macchina | Configurazione specifica del progetto |
| Dimensioni della macchina | Layout specifico del progetto |
| Livello di rumore del catalogo | ≤60dB |
| Altezza pila di cartone | 500 mm |
| Consumo d'aria | Configurazione specifica del progetto |
| Attrezzatura di guida | Servomotore 1; Riduttore 1 |
Le figure provengono dal catalogo 2025 Xunding. La produzione effettiva dipende dal design della scatola, dal cartone e dalla configurazione. Confermare le specifiche attuali, l'alimentazione elettrica e il campione della confezione prima di ordinare.
Scatole postali pieghevoli, definite nel catalogo come scatole per aerei, per abbigliamento, artigianato, beni di uso quotidiano, elettronica, elettrodomestici, ferramenta e pezzi standard. Le stazioni e il layout sono configurati per la catena di montaggio richiesta.
*Specifica del catalogo; è richiesta la conferma del campione della scatola.
CARATTERISTICHE DELLA MACCHINA
Il XD-11 è progettato per le operazioni di imballaggio descritte di seguito. Confronta le sue dimensioni e caratteristiche di lavoro con il disegno della scatola e i requisiti di produzione.
Il funzionamento con un solo pulsante avvia la sequenza automatica attraverso le molteplici posizioni di formatura.
L'alimentazione del cartone con aspirazione dal basso consente il rifornimento senza arrestare la macchina in funzione.
PLC e servocontrollo coordinano la sequenza di formatura, con tracciamento fotoelettrico e un'interfaccia operatore touchscreen.
Posizioni di formazione successive completano le operazioni di piegatura delle scatole come parte di una sequenza continua.
Il catalogo specifica il movimento a catena per localizzare il cartone durante la lavorazione.
Il telaio è in acciaio, con parti in alluminio, acciaio inox e acciaio e superfici verniciate, temprate o nichelate.
REQUISITI DELLA SCATOLA

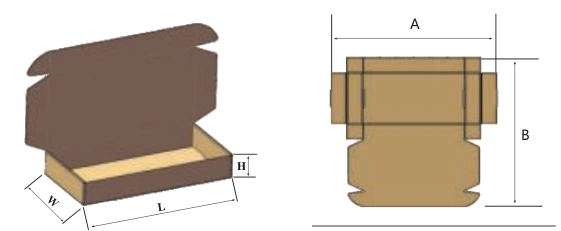

Le dimensioni finite e le dimensioni del pezzo grezzo piatto sono elencate separatamente.
Tutte le dimensioni sono in millimetri.
| Lunghezza scatola finita L | 200–600 mm |
|---|---|
| Larghezza scatola finita L | 120–600 mm |
| Altezza scatola finita H | 25–130 mm |
| Dimensione grezza piatta A | 230–960 mm |
| Dimensione grezza piatta B | 600–1,120 mm |
| Spessore del cartone | 1.5–3 mm |
A e B si riferiscono al grezzo piatto; L, L e H si riferiscono alla scatola finita. Utilizzare il disegno per identificare ciascuna dimensione. Le gamme di dimensioni non significano che ogni combinazione di dimensioni sia adatta.
Esamina il disegno della scatola e il materiale rispetto alle specifiche del catalogo di questo modello.
Esempio di progettazione di una scatolaSTRUTTURA A SCATOLA DEL CATALOGO
Una busta ha un coperchio attaccato al corpo e sezioni laterali piegate. Le linguette, il coperchio e le pieghe degli angoli determinano la sequenza di formatura. È possibile utilizzare il cartoncino stampato, ma la qualità di stampa deriva dal foglio grezzo fornito.
Visualizza i requisiti e i modelli della scatolaDOMANDE FREQUENTI
Inviare le dimensioni della scatola finita, il disegno piatto e lo spessore del cartone. Xunding deve confermare l'esatta struttura e configurazione della scatola; le dimensioni da sole non stabiliscono la compatibilità.
La produzione del catalogo è di scatole 1,200–1,800 all'ora. La velocità di produzione dipende dal design del cartone, dal materiale e dalle impostazioni della macchina. Invia un campione della scatola per discutere il risultato previsto.
Il catalogo elenca 220 V / 50 Hz. Comunicaci la tensione, la fase e la frequenza del tuo sito prima di richiedere un preventivo. L'idoneità e le eventuali modifiche richieste necessitano di conferma per il sito di installazione.
Includere il riferimento del modello XD-11, le dimensioni della scatola, lo spessore del pannello, l'output richiesto e la destinazione. Se non hai un disegno finale, descrivi l'imballaggio su cui stai lavorando.
GUIDE MACCHINA
Selezione della macchina
Invia una foto della scatola sagomata e una foto piatta vuota o un disegno fustellato per identificare un modello di macchina. Aggiungi dimensioni e produzione giornaliera per perfezionare la configurazione.
Prove di campioni e qualità
Pianifica una prova campione per la formazione di scatole in base al pezzo grezzo, al cartone, ai controlli delle scatole finite, all'output accettato e ai cambi formato. Scarica una lista di controllo del progetto.
