Macchine per scatole per scarpe e coperchi e basi

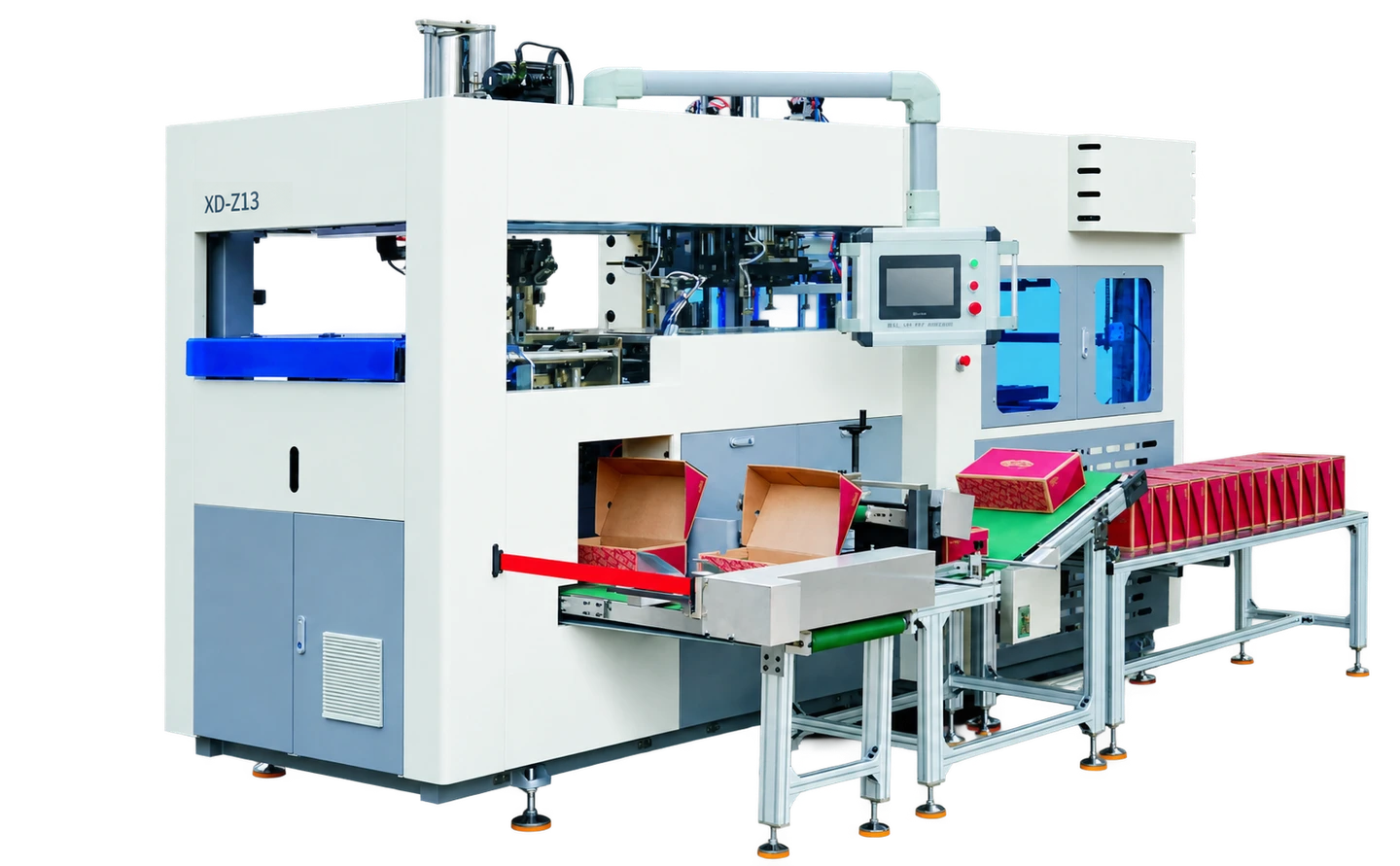

XD-Z13
Forma scatole di cartone con coperchio incernierato integrato per calzature, abbigliamento e imballaggio di prodotti in genere, utilizzando colla termofusibile e piegatura automatica.
| Velocità del catalogo | 2,400–3,300 scatole/ora |
|---|---|
| Spessore del cartone | 1.5–3 mm |
| Catalogo fornitura elettrica | 380 V / 50 Hz |
| Potenza totale | 12 kW |
| Pressione dell'aria | 0.6–0.7 MPa |
| Peso netto della macchina | 2,500 kg |
| Dimensioni della macchina | 4,150 × 2,550 × 2,800 mm |
| Livello di rumore del catalogo | ≤80dB |
| Altezza pila di cartone | 800 mm |
| Carico della pila | 150 kg |
| Capacità serbatoio colla | 8 L / 10 L |
| Consumo d'aria | 380 L/min |
Le figure provengono dal catalogo 2025 Xunding. La produzione effettiva dipende dal design della scatola, dal cartone e dalla configurazione. Confermare le specifiche attuali, l'alimentazione elettrica e il campione della confezione prima di ordinare.
Produce scatole con coperchio incernierato integrato per calzature, abbigliamento, artigianato, beni di uso quotidiano, elettronica, prodotti elettrici, ferramenta e parti standard.
*Specifica del catalogo; è richiesta la conferma del campione della scatola.
CARATTERISTICHE DELLA MACCHINA
Il XD-Z13 è progettato per le operazioni di imballaggio descritte di seguito. Confronta le sue dimensioni e caratteristiche di lavoro con il disegno della scatola e i requisiti di produzione.
Un sistema di spruzzatura di adesivo hot-melt applica la colla durante la sequenza di formatura del cartone.
L'alimentazione del cartone, l'avvolgimento dei bordi, la piegatura delle linguette e la formatura vengono completati in un'unica operazione continua.
Il controllo del movimento, il tracciamento fotoelettrico, il rilevamento della fornitura d'aria e un'interfaccia touchscreen coordinano il processo di formatura.
Nel catalogo sono elencate le protezioni a infrarossi per l'area operativa della macchina.
La diagnosi automatica dei guasti è inclusa nelle funzioni di controllo della macchina.
La regolazione rapida dello stampo utilizza il controllo numerico con funzione di memoria per le impostazioni memorizzate.
La macchina include una funzione di chiusura automatica del coperchio dopo l'operazione di formatura della scatola.
Una funzione di cambio materiale circolante supporta il processo di alimentazione del cartone.
La macchina utilizza un telaio a gabbia, lavorato integralmente, assemblato da sezioni strutturali raggruppate.
REQUISITI DELLA SCATOLA
Le dimensioni finite e le dimensioni del pezzo grezzo piatto sono elencate separatamente.
Tutte le dimensioni sono in millimetri.
| Lunghezza scatola finita L | 165–380 mm |
|---|---|
| Larghezza scatola finita L | 100–280 mm |
| Altezza scatola finita H | 70–125 mm |
| Dimensione grezza piatta A | 345–710 mm |
| Dimensione grezza piatta B | 470–945 mm |
| Dimensione coperchio K | 30–125 mm |
| Bordo piega interno R | 20–40 mm |
| Spessore del cartone | 1.5–3 mm |

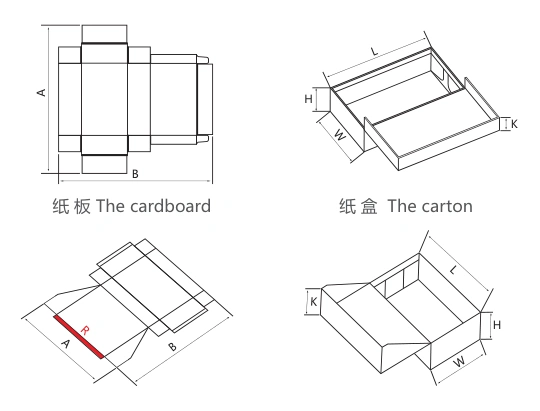

A e B si riferiscono al grezzo piatto; L, L e H si riferiscono alla scatola finita. Utilizzare il disegno per identificare ciascuna dimensione. Le gamme di dimensioni non significano che ogni combinazione di dimensioni sia adatta.
Esamina il disegno della scatola e il materiale rispetto alle specifiche del catalogo di questo modello.
Esempio di progettazione di una scatolaSTRUTTURA A SCATOLA DEL CATALOGO
Il coperchio rimane collegato alla base. La profondità della scatola, la posizione del coperchio e le pieghe dei bordi influiscono sull'utensileria e sull'operazione di chiusura. Xunding elenca le attrezzature per scatole da scarpe con coperchio incernierato separatamente dalla gamma di vassoi per frutta.
Visualizza i requisiti e i modelli della scatolaDOMANDE FREQUENTI
Inviare le dimensioni della scatola finita, il disegno piatto e lo spessore del cartone. Xunding deve confermare l'esatta struttura e configurazione della scatola; le dimensioni da sole non stabiliscono la compatibilità.
La produzione del catalogo è di scatole 2,400–3,300 all'ora. La velocità di produzione dipende dal design del cartone, dal materiale e dalle impostazioni della macchina. Invia un campione della scatola per discutere il risultato previsto.
Il catalogo elenca 380 V / 50 Hz. Comunicaci la tensione, la fase e la frequenza del tuo sito prima di richiedere un preventivo. L'idoneità e le eventuali modifiche richieste necessitano di conferma per il sito di installazione.
Includere il riferimento del modello XD-Z13, le dimensioni della scatola, lo spessore del pannello, l'output richiesto e la destinazione. Se non hai un disegno finale, descrivi l'imballaggio su cui stai lavorando.
