박스 디자인 예카탈로그 상자 구조
경첩식 뚜껑이 있는 신발 상자
뚜껑은 베이스에 연결된 상태로 유지됩니다. 상자 깊이, 뚜껑 위치 및 가장자리 접힘은 툴링 및 닫기 작업에 영향을 미칩니다. Xunding는 과일 트레이 제품군과 별도로 힌지 뚜껑 신발 상자 장비를 나열합니다.
박스 요구 사항 및 모델 보기신발 및 뚜껑 및 베이스 박스 기계

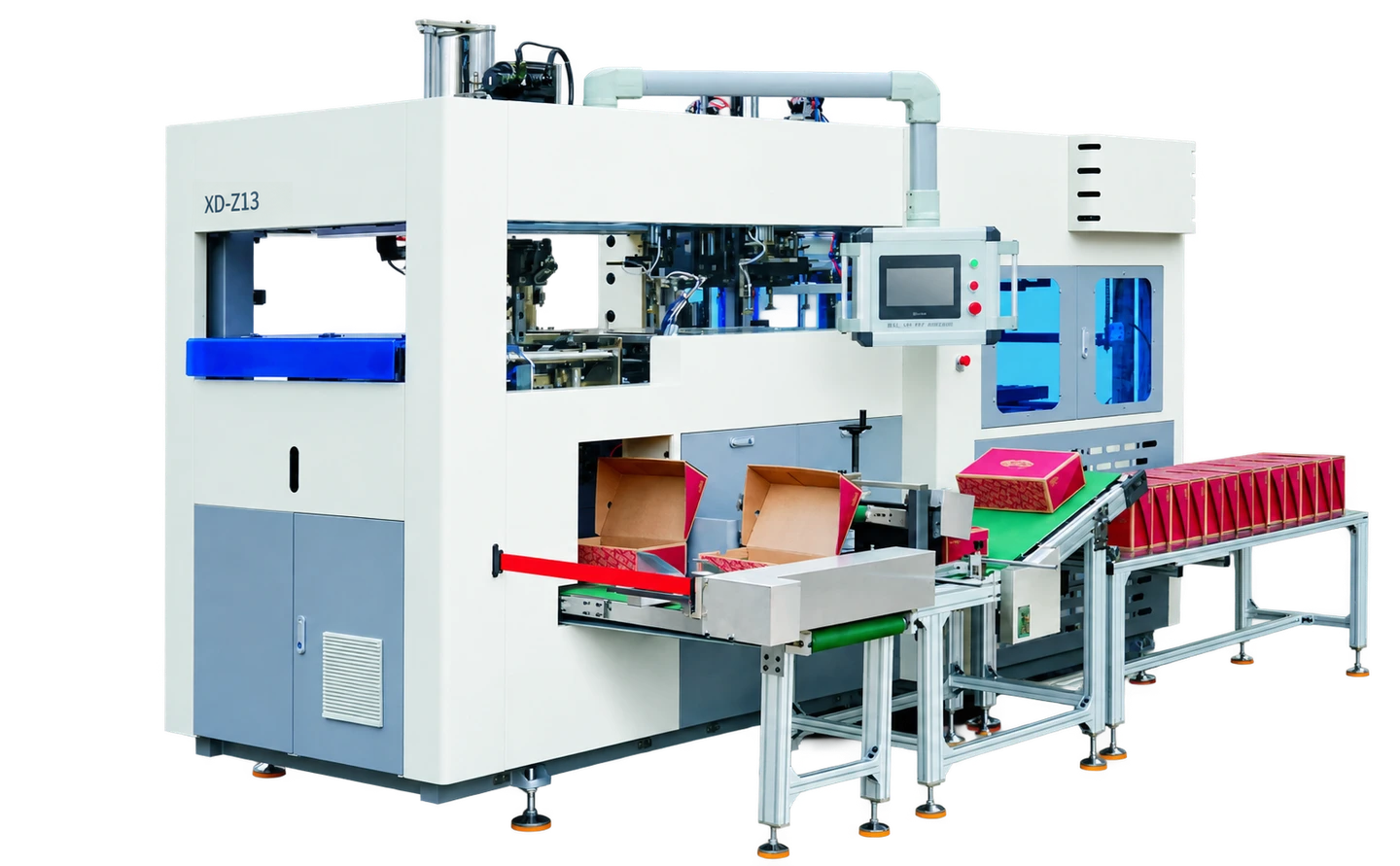

XD-Z13
자동 힌지 뚜껑 신발 상자 기계
핫멜트 접착제와 자동 접기를 사용하여 신발, 의류 및 일반 제품 포장용 힌지형 뚜껑이 통합된 판지 상자를 만듭니다.
기술 사양
| 카탈로그 속도 | 2,400–3,300 상자/시간 |
|---|---|
| 판지 두께 | 1.5–3mm |
| 카탈로그 전기 공급 | 380 V / 50Hz |
| 총 전력 | 12kW |
| 공기압 | 0.6–0.7MPa |
| 기계 순중량 | 2,500kg |
| 기계 치수 | 4,150 × 2,550 × 2,800mm |
| 카탈로그 소음 수준 | ≤80dB |
| 판지 더미 높이 | 800mm |
| 스택로드 | 150kg |
| 접착제 탱크 용량 | 8L / 10L |
| 공기 소비량 | 380 L/분 |
그림은 2025 Xunding 카탈로그에서 가져온 것입니다. 실제 출력은 상자 디자인, 판지 및 구성에 따라 다릅니다. 주문하기 전에 현재 사양, 전원 공급 장치 및 상자 샘플을 확인하십시오.
일반적인 포장 응용 분야
신발, 의류, 공예품, 생활용품, 전자제품, 전기 제품, 하드웨어 및 표준 부품을 위한 일체형 경첩식 뚜껑이 있는 상자를 생산합니다.
- 신발 및 의류
- 공예품 및 생활용품
- 전자 제품, 전기 제품 및 하드웨어
2,400–3,300상자/시간*
1.5–3mm판지 두께
*카탈로그 사양; 상자 샘플 확인이 필요합니다.
기계 특징
기계 기능
XD-Z13는 아래 설명된 포장 작업을 위해 설계되었습니다. 작업 치수 및 기능을 상자 도면 및 생산 요구 사항과 비교하십시오.
01핫멜트 접착제 스프레이
핫멜트 접착제 스프레이 시스템은 판지 형성 과정에서 접착제를 도포합니다.
02자동 공급 및 접기
판지 공급, 가장자리 포장, 탭 접기 및 성형이 하나의 연속 작업으로 완료됩니다.
03모션 제어 및 추적
동작 제어, 광전 추적, 공기 공급 감지 및 터치스크린 인터페이스가 성형 공정을 조정합니다.
04적외선 보호
카탈로그에는 기계 작동 영역에 대한 적외선 보호가 나열되어 있습니다.
05고장진단
자동 결함 진단은 기계 제어 기능에 포함됩니다.
06CNC 몰드 메모리
빠른 금형 조정은 저장된 설정에 대한 메모리 기능이 있는 수치 제어를 사용합니다.
07자동 뚜껑 닫기
기계에는 상자 성형 작업 후 자동 덮개 닫힘 기능이 포함되어 있습니다.
08주기 공급
순환 재료 변경 기능은 판지 공급 프로세스를 지원합니다.
09그룹화된 프레임 조립
이 기계는 그룹화된 구조 섹션으로 조립된 케이지 스타일의 일체형 가공 프레임을 사용합니다.
상자 요구 사항
포장박스 사양
완성된 치수와 플랫 전개지 치수는 별도로 나열됩니다.
모든 치수는 밀리미터 단위입니다.
| 완성된 상자 길이 L | 165–380mm |
|---|---|
| 완성된 상자 너비 W | 100–280mm |
| 완성된 상자 높이 H | 70–125mm |
| 플랫 전개지 치수 A | 345–710mm |
| 플랫 전개지 치수 B | 470–945mm |
| 뚜껑 치수 K | 30–125mm |
| 안쪽 접힌 가장자리 R | 20–40mm |
| 판지 두께 | 1.5–3mm |
A와 B는 플랫 전개지를 나타냅니다. L, W 및 H는 완성된 상자를 나타냅니다. 도면을 사용하여 각 치수를 식별하십시오. 크기 범위가 모든 치수 조합이 적합하다는 의미는 아닙니다.
XD-Z13에 대해 논의할 박스 제품군
이 모델의 카탈로그 사양과 비교하여 상자 도면과 재료를 검토하십시오.
박스 디자인 예자주 묻는 질문
제품문의
이 기계가 내 상자에 적합합니까?
완성된 상자 치수, 평면 전개지 도면 및 판지 두께를 보냅니다. Xunding는 정확한 상자 구조와 구성을 확인해야 합니다. 치수만으로는 호환성이 확립되지 않습니다.
생산 속도에 어떤 영향을 미치나요?
카탈로그 출력은 시간당 2,400–3,300 상자입니다. 생산 속도는 상자 디자인, 재료 및 기계 설정에 따라 다릅니다. 예상 출력에 대해 논의하기 위해 상자 샘플을 보냅니다.
어떤 전기 공급을 계획해야 합니까?
카탈로그에는 380 V / 50Hz가 나열되어 있습니다. 견적을 요청하기 전에 귀하의 사이트 전압, 위상 및 주파수를 알려주십시오. 적합성과 필요한 변경 사항은 설치 현장에 대한 확인이 필요합니다.
문의사항에는 무엇을 포함해야 합니까?
XD-Z13 모델 참조, 상자 크기, 보드 두께, 필요한 출력 및 대상을 포함합니다. 최종 도면이 없는 경우 작업 중인 포장에 대해 설명하십시오.
