BANANES / APPLICATION D'EMBALLAGE
Former des cartons profonds pour l'emballage des bananes
Le formage des cartons de banane commence par la profondeur et la construction de la boîte. La configuration de l'application combine l'alimentation automatique des flans, l'application de colle thermofusible et le formage continu pour les cartons ondulés profonds. L'échantillon de banane fourni montre une boîte imprimée avec des ouvertures de ventilation et des trous pour les mains. Xunding examine ensemble la séquence de découpe, de carton et d'emballage. La proposition décrit donc la boîte que vous devez fabriquer et le point auquel elle entre dans votre opération d'emballage de bananes.
LA VRAIE STRUCTURE ONDULÉE
Échantillons de boîtes réelles
Pourquoi le carton de banane profond détermine la configuration
L'échantillon de banane est un carton profond plutôt qu'un plateau de produits peu profond. Ses parois plus hautes, ses ouvertures et ses joints pliés définissent la manière dont le flan doit être soutenu lors de sa formation. Commencez par mesurer la boîte finie et montrez comment la base est construite. Incluez des photos des coins intérieurs et de toute couverture séparée. L'espace disponible sur la machine doit être comparé à celui du flan plat ainsi qu'au carton assemblé, car le carton traverse l'équipement avant d'atteindre sa forme finale.
Les panneaux imprimés et les ouvertures de manipulation doivent être situés sur le dessin. Une ouverture près d'un pli ou d'une zone de jonction peut influencer l'endroit où le carton est maintenu et l'endroit où l'adhésif est appliqué. Si différents cartons de bananes partagent une impression similaire, vérifiez leurs dimensions et la position des plis séparément. Un examen pratique de l’équipement nécessite le blanc de production exact. Les illustrations sont utiles pour vérifier l'orientation, mais le motif de découpe et de rainage fournit les informations qui établissent la disposition d'alimentation, de pliage et de déchargement.
Formage continu à partir d'une pile de flans
L'agencement proposé utilise une alimentation sous vide par le bas pour prélever un flan de la pile. La description de l'application permet de réapprovisionner la réserve de flans pendant le fonctionnement et utilise une séquence continue à travers plusieurs positions de formage. L'application automatique de thermofusible prépare les surfaces de jonction avant que les murs et les sections pliées ne prennent forme. Une servocommande, un automate et un suivi photoélectrique coordonnent le mouvement. Le transport indexé par chaîne décrit pour cette configuration assure la séquence de transfert entre les positions de traitement et le point de collecte des cartons formés.
Pour un essai en boîte de banane, surveillez le blanc tout au long de cette séquence. Vérifiez qu'un flan se sépare proprement, que sa face imprimée reste correctement orientée et que les plis suivent les plis sans déformer les ouvertures. Inspectez le chevauchement collé après le déchargement et confirmez que la boîte est d'équerre. Ce sont des observations d'acceptation utiles car elles se rapportent directement au carton vide que l'équipe d'emballage reçoit. L'essai doit utiliser le carton et l'adhésif prévus, le résultat convenu étant mesuré sur ce même modèle de boîte.
La taille de référence et l'enveloppe matérielle
Cette application de boîte profonde spécifie une longueur finie de 200 à 550 mm, une largeur de 200 à 400 mm et une hauteur de 150 à 350 mm. L'épaisseur du carton est indiquée entre 1.5 – 3 mm et la sortie de configuration est de 20 – 30 boîtes par minute. Ces plages appartiennent à cet arrangement de référence. Ils doivent être considérés ensemble : une boîte proche d'une limite dimensionnelle peut néanmoins nécessiter une disposition des blancs ou une disposition de pliage différente. Fournissez le dessin complet et l'échantillon de carton avant de choisir l'équipement sur une seule dimension.
l’état du carton fait partie de la discussion sur l’alimentation et le formage. Enregistrez l'épaisseur, la qualité, les surfaces imprimées ou enduites, ainsi que les spécifications de pli que votre fournisseur de cartons vous fournira. Si vous achetez des blancs auprès de plusieurs fournisseurs, incluez des échantillons de chaque source que vous avez l'intention d'utiliser. L’objectif est de convenir d’une configuration et d’un matériel d’essai qui reflètent une production normale. Le tableau donne un point de départ clair tandis que la commande finale définit la gamme de boîtes confirmée, l'outillage et le rendement de travail pour vos cartons réels.
Assemblage, ouvertures et case à cocher terminée
L’assemblage thermofusible doit être examiné par rapport aux zones de chevauchement du carton de banane, et non ajouté en tant que paramètre générique. Identifiez les surfaces qui se rencontrent, le motif de colle requis et les ouvertures qui doivent rester dégagées. Les parois de la boîte plus hautes facilitent également l'inspection de l'intérieur du carton fini. Recherchez des bords correctement pliés et une relation cohérente entre les murs et la base. Si la boîte utilise un couvercle séparé, formez et inspectez ce composant en tant que partie distincte du plan d'emballage.
Convenez des contrôles d'acceptation des boîtes vides avec Xunding et votre fournisseur de cartons avant l'essai. Les dimensions, l'équerrage, les joints visibles et les positions d'ouverture fournissent une première liste de contrôle. Les exigences relatives à un carton rempli, à un empilement de palettes ou à votre itinéraire de distribution font partie d'une évaluation d'emballage distincte utilisant le pack terminé. Le formage des cartons ne peut pas établir ces résultats à lui seul. Les inclure dans le descriptif du projet permet d'identifier ce que l'essai machine démontrera et quels contrôles seront effectués ultérieurement avec le paquet de bananes fini.
Placer la machine de formage à côté de l'opération d'emballage
Les dimensions de la machine de référence sont 3650 × 984 × 1870 mm, avec un poids net d'environ 1380 kg. Un plan d'étage nécessite un espace supplémentaire pour l'alimentation en flans, l'accès aux réglages et la collection de boîtes formées. Marquez la direction dans laquelle les cartons doivent quitter la machine et comment les opérateurs les déplacent vers les positions d'emballage. Lorsqu'il s'agit d'un convoyeur existant, indiquer sa hauteur et le point de transfert requis. L'empreinte de la machine ne représente qu'une partie de l'aménagement de travail, plutôt que la surface totale requise.
L'alimentation indiquée est 380 V, 50 Hz, triphasée, avec une puissance totale indiquée de 2.5 kW. La consommation d'air est de 280 litres par minute à 0.6–0.7 MPa. Partagez l’aménagement électrique et pneumatique du site avant de finaliser la configuration. Si l’atelier de conditionnement des bananes comporte plusieurs machines connectées à un seul système d’air, décrivez également cette disposition. L'installation, l'espace de collecte et le stockage des flans doivent être examinés ensemble afin que la station de formage proposée s'adapte à la manière dont le site reçoit les cartons et utilise les cartons vides.
Plusieurs tailles de bananes et cartons de produits associés
Lorsqu'un programme d'emballage utilise plusieurs profondeurs ou longueurs de carton, préparez une ligne distincte dans le brief pour chaque boîte. Incluez le dessin vierge, les dimensions finies et le résultat requis, même lorsque le fournisseur décrit les boîtes comme appartenant à la même famille. Un changement dans la profondeur du mur peut affecter les plis, les positions de colle et le jeu de décharge. La proposition d'équipement doit indiquer quels outils et ajustements sont fournis pour les conceptions convenues et comment l'opérateur vérifie les premiers cartons formés après le passage d'une taille à une autre.
D’autres cartons de fruits profonds peuvent être envisagés aux côtés des caisses de bananes si leur construction correspond au procédé proposé. Les pommes ou les poires, par exemple, peuvent utiliser une famille de cartons générale similaire, mais le nom de leur culture ne détermine pas si le flan fonctionnera. Xunding relie cette application aux catégories existantes de formation de caisses à fruits et de barquettes, puis sélectionne la configuration à partir du dessin réel. Envoyez des photos de chaque motif que vous souhaitez inclure, en particulier toute boîte avec une base différente, un couvercle séparé ou plusieurs composants en carton.
CONFIGURATION DES APPLICATIONS
Référence de configuration
Ces figures décrivent la configuration de l'application proposée. Confirmez le blanc complet, le carton de production, l'outillage, le résultat de travail et les utilitaires du site avec Xunding pour votre projet.
| Plage de sortie de configuration | 20–30 boîtes/min |
|---|---|
| Épaisseur du carton | 1.5–3mm |
| Longueur de la boîte finie | 200–550 mm |
| Largeur de la boîte finie | 200–400 mm |
| Hauteur de la boîte finie | 150–350 mm |
| Alimentation électrique | 380 V / 50 Hz, triphasé |
| Puissance totale citée | 2.5 kW |
| Consommation d'air comprimé | 280 L/min |
| Pression atmosphérique | 0.6–0.7MPa |
| Hauteur de la pile de découpes | 500mm |
| Dimensions de la machine (L × L × H) | 3650 × 984 × 1870 mm |
| Poids net | Env. 1380 kg |
Découvrez les catégories d'équipements
Apportez votre dessin de boîte et votre échantillon dans la catégorie qui correspond à sa construction.
Formation de barquettes de fruits Caisses à fruits en trois parties Lignes de production de caisses de fruitsPLANIFIEZ VOTRE PROJET D'EMBALLAGE DE BANANES
Commencez par votre boîte actuelle
Envoyez le dessin vierge à plat, un échantillon fini, l'épaisseur du carton, les boîtes requises par minute et la disposition de votre ligne d'emballage. Nous passerons en revue la configuration de formage autour de votre application.
Envoyez votre demande d'emballageDU FRUIT À LA BOÎTE
Explorez les applications d'emballage de fruits
Découvrez la structure du carton, le processus de formage et la configuration pour chaque application, avec de vrais échantillons et des séquences de production le cas échéant.

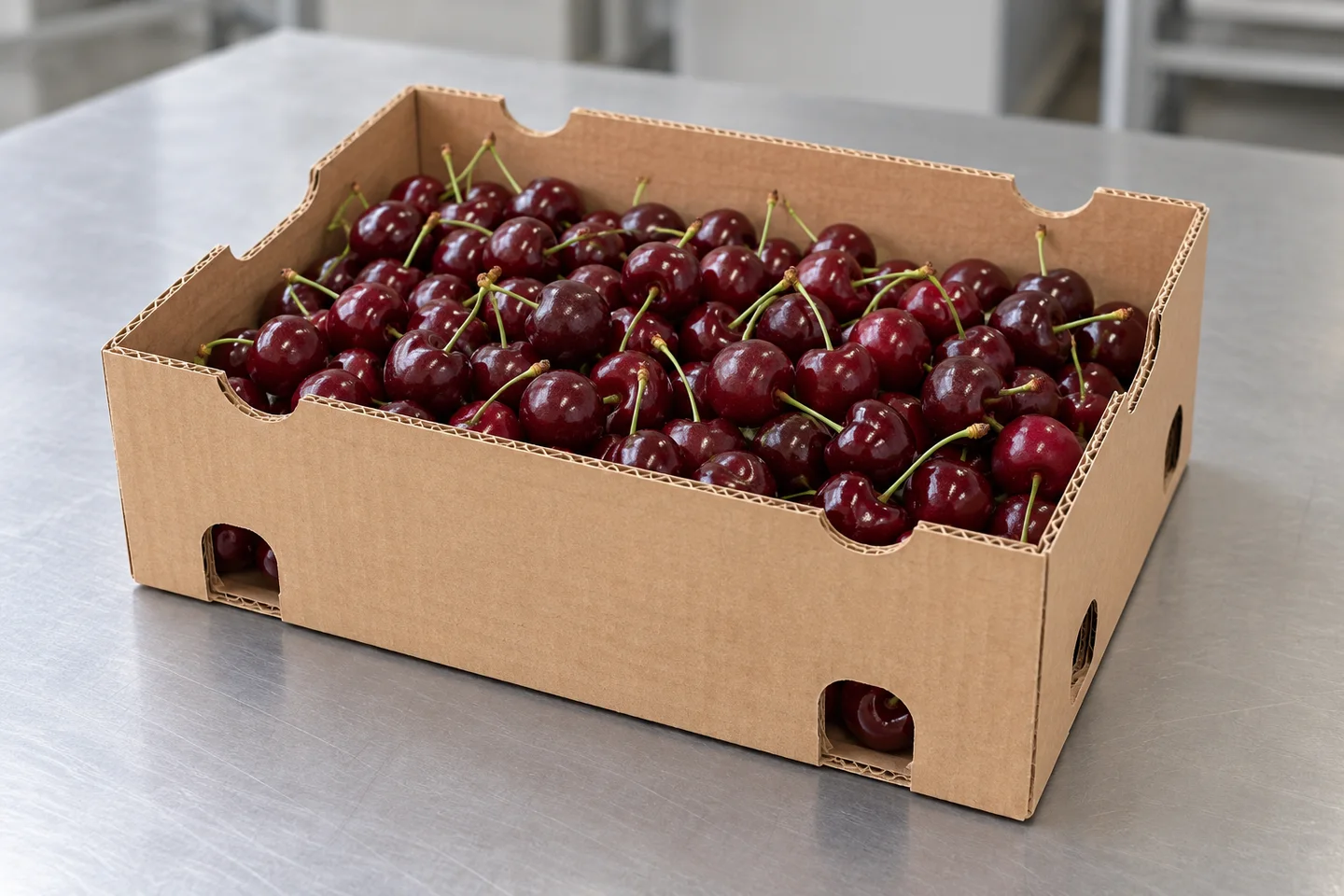

Formation de boîtes de cerises pour la saison d'emballage du Chili
