メーラーボックス
メーラーは本体に蓋が取り付けられ、側面部分が折り畳まれています。タブ、蓋、コーナーの折り目が形成順序を決定します。プリント基板も使用できますが、印刷品質は付属のブランクに依存します。
ビューボックスの要件とモデルメーラーボックスマシン
XD-Z10
自動メーラーボックス成形機
段ボールの小売および製品の包装向けに、チェーン位置の動きと連続供給を備えた自動折りたたみメーラーボックス機。
技術仕様
| カタログ速度 | 1,200–1,800 ボックス/時間 |
|---|---|
| 段ボールの厚さ | 1.5～3 mm |
| カタログ電源 | 220 V / 50 Hz |
| 総電力 | 2 kW |
| 空気圧 | 0.6～0.7 MPa |
| 機械の正味重量 | 約800 kg |
| 機械の寸法 | 3,730 × 1,300 × 2,260 mm |
| カタログ騒音レベル | ≤60 dB |
| 段ボールの積み重ねの高さ | 500 mm |
| 空気消費量 | 280 L/min |
| 駆動装置 | 1 サーボモーター; 1 レデューサー |
図は 2025 Xunding カタログからのものです。実際の出力は、箱のデザイン、段ボール、構成によって異なります。ご注文前に現在の仕様、電源、箱サンプルをご確認ください。
代表的な包装用途
衣類、工芸品、日用品、電子機器、電化製品、ハードウェア、標準部品などを入れるための、カタログでは航空機用の箱と記載されている折りたたみ式メーラーボックスを形成します。
- 衣料品・工芸品・日用品
- エレクトロニクスおよび電気製品
- ハードウェアと標準部品
機械の特徴
機械の特徴
XD-Z10 は、以下に説明するパッケージング操作用に設計されています。作業寸法と機能をボックスの図面と製造要件と比較してください。
01ボタンひとつでスタート
ボタン 1 つで、複数の成形位置にわたる自動シーケンスが開始されます。
02真空ポンプによる底面供給
底面吸引によるダンボール供給により、稼働中の機械を止めることなく補充が可能です。
03PLC、サーボ、光電制御
PLC とサーボ制御は、光電トラッキングとタッチスクリーン オペレーター インターフェイスを使用して、成形シーケンスを調整します。
04連続多位置成形
連続した成形位置により、連続シーケンスの一部として箱折り操作が完了します。
05チェーン位置の動き
カタログには、処理中に段ボールの位置を特定するためのチェーン位置の移動が指定されています。
06鉄骨造
フレームはスチール製で、アルミニウム、ステンレススチール、スチールの部品が使用され、表面はコーティング、硬化、またはニッケルメッキされています。
ボックスの要件
梱包箱仕様

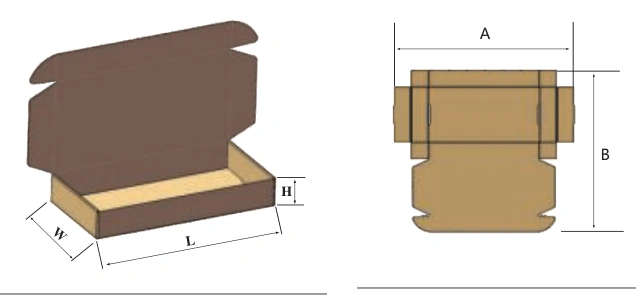

仕上がり寸法と平面ブランク寸法を別々に記載しています。
すべての寸法はミリメートル単位です。
| ボックス完成長さ L | 200～600 mm |
|---|---|
| ボックス仕上がり幅 W | 120–360 mm |
| ボックス完成高さ H | 25～130 mm |
| 平ブランク寸法A | 230～960 mm |
| 平ブランク寸法B | 600～1,120 mm |
| 段ボールの厚さ | 1.5～3 mm |
A と B はフラットブランクを指します。 L、W、H は完成したボックスを指します。図面を使用して各寸法を確認してください。サイズ範囲は、すべての寸法の組み合わせが適切であることを意味するものではありません。
XD-Z10 について議論するボックス ファミリ
このモデルのカタログ仕様と照らし合わせて、箱の図と材質を確認してください。
ボックスデザイン例よくある質問
製品に関する質問
このマシンは私のボックスに適していますか?
完成した箱の寸法、平らなブランクの図面、および段ボールの厚さを送信してください。 Xunding は、正確なボックスの構造と構成を確認する必要があります。寸法だけでは互換性は確立されません。
生産速度に影響を与えるものは何ですか?
カタログ出力は 1 時間あたり 1,200 ～ 1,800 ボックスです。生産速度はカートンのデザイン、材料、機械の設定によって異なります。予想される出力について話し合うために、ボックスのサンプルを送信します。
どのような電力供給を計画すればよいですか?
カタログには220 V / 50 Hzと記載されています。見積もりを依頼する前に、設置場所の電圧、位相、周波数をお知らせください。適合性および必要な変更については、設置場所の確認が必要です。
問い合わせには何を含めればよいですか?
XD-Z10 モデル リファレンス、ボックスの寸法、基板の厚さ、必要な出力および宛先を含めます。最終的な図面がない場合は、作業中のパッケージについて説明してください。
