ボックスデザイン例カタログボックスの構造
開き蓋付き靴箱
蓋はベースに接続されたままになります。ボックスの深さ、蓋の位置、端の折り目は、工具と閉じる操作に影響します。 Xunding には、フルーツ トレイ シリーズとは別に、ヒンジ付き蓋付き靴箱機器がリストされています。
ビューボックスの要件とモデル靴と蓋とベースのボックスマシン

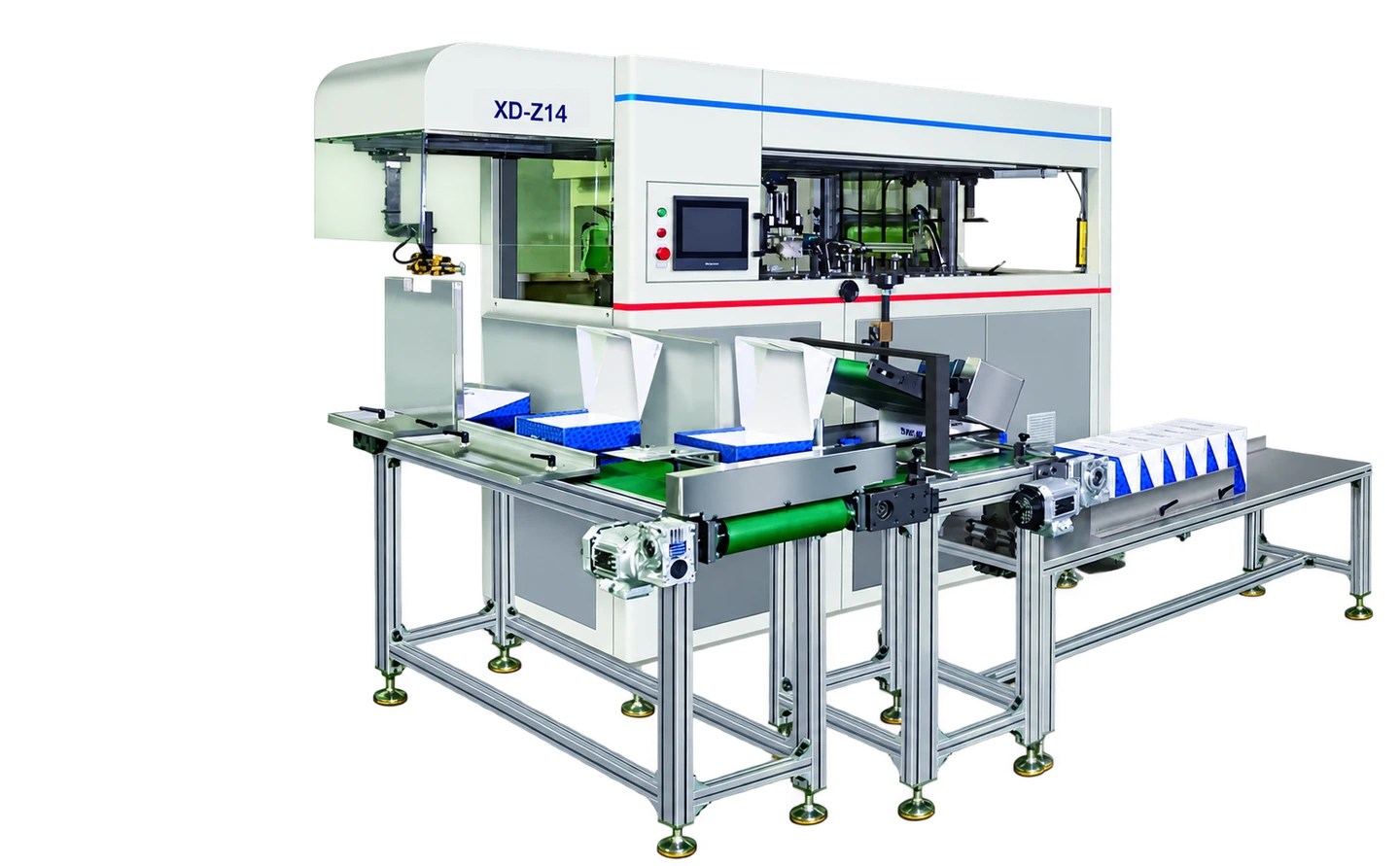

XD-Z14
ヒンジ付き蓋および蓋とベースのボックスマシン
履物、衣類、その他の製品パッケージを含む、一体型ヒンジ付き蓋ボックスおよび個別の蓋とベースのボックスの自動成形。
技術仕様
| カタログ速度 | 2,700–3,300 ボックス/時間 |
|---|---|
| 段ボールの厚さ | 1.5～3 mm |
| カタログ電源 | 380 V / 50 Hz |
| 総電力 | 12 kW |
| 空気圧 | 0.6～0.7 MPa |
| 機械の正味重量 | 1,500 kg |
| 機械の寸法 | 3,350 × 3,150 × 2,650 mm |
| カタログ騒音レベル | ≤80 dB |
| 段ボールの積み重ねの高さ | 800 mm |
| 駆動装置 | 7 サーボモーター; 9 ギヤードモーター |
| 接着剤タンク容量 | 8 L / 10 L |
| 空気消費量 | 380 L/分 |
図は 2025 Xunding カタログからのものです。実際の出力は、箱のデザイン、段ボール、構成によって異なります。ご注文前に現在の仕様、電源、箱サンプルをご確認ください。
代表的な包装用途
履物、衣類、工芸品、日用品、電子機器、電気製品、ハードウェア、標準部品向けに、一体型のヒンジ付き蓋ボックスと独立した蓋とベースのボックスの両方を製造しています。
- 履物と衣類
- 工芸品・日用品
- エレクトロニクス、電気製品、ハードウェア
- 蓋とベースが別々のボックス
2,700–3,300ボックス/時間*
1.5～3 mm段ボールの厚さ
※カタログ仕様。ボックスサンプルの確認が必要です。
機械の特徴
機械の特徴
XD-Z14 は、以下に説明するパッケージング操作用に設計されています。作業寸法と機能をボックスの図面と製造要件と比較してください。
01自動ホットメルトスプレー
成形作業中にホットメルト接着剤が自動的に噴霧されます。
02サーボ送りと完成箱のハンドリング
ボタン 1 つで、接着剤のスプレー、サーボ送り、成形、箱の取り外し、蓋の閉め、箱の仕分けを組み合わせた操作が可能です。
03サーボモーションと設定メモリ
モーション コントロールとサーボ ドライブは、光電トラッキング、空気供給検出、保存された設定を備えたタッチスクリーン インターフェイスで動作します。
04赤外線保護
機械の動作領域には赤外線保護システムがリストされています。
05鉄骨造
フレームはスチール製で、アルミニウム、ステンレススチール、スチールの部品が使用され、表面はコーティング、硬化、またはニッケルメッキされています。
06モーター駆動による金型調整
金型設定を変更する場合、自動モーター調整はデジタル位置表示と連動します。
07連続サイクル供給
循環供給装置により、装置の稼働を継続しながら段ボールを補充できます。
ボックスの要件

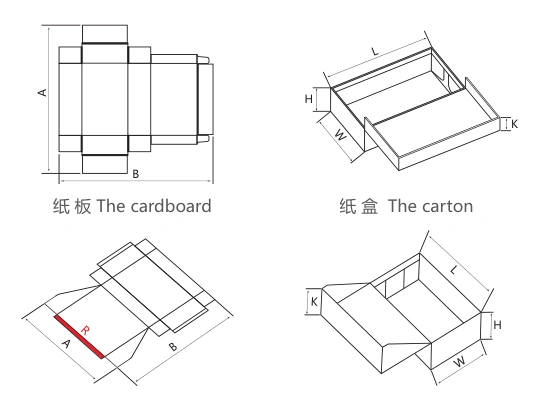

梱包箱仕様
仕上がり寸法と平面ブランク寸法を別々に記載しています。
すべての寸法はミリメートル単位です。
| ボックス完成長さ L | 165～380 mm |
|---|---|
| ボックス仕上がり幅 W | 100～280 mm |
| ボックス完成高さ H | 70～125 mm |
| 平ブランク寸法A | 345～710 mm |
| 平ブランク寸法B | 470～945 mm |
| 蓋寸法K | 30～125 mm |
| 内側折り端 R | 20～40 mm |
| 段ボールの厚さ | 1.5～3 mm |
A と B はフラットブランクを指します。 L、W、H は完成したボックスを指します。図面を使用して各寸法を確認してください。サイズ範囲は、すべての寸法の組み合わせが適切であることを意味するものではありません。
XD-Z14 について議論するボックス ファミリ
このモデルのカタログ仕様と照らし合わせて、箱の図と材質を確認してください。
ボックスデザイン例
ボックスデザイン例カタログボックスの構造
別々の蓋とベースボックス
蓋とベースは別部品として形成されています。どちらの図面も重要です。折りたたんで結合した後、蓋は完成したベースに適合する必要があります。 XD-Z14 カタログには、このボックス ファミリとヒンジ付き蓋ボックスが含まれています。
ビューボックスの要件とモデルよくある質問
製品に関する質問
このマシンは私のボックスに適していますか?
完成した箱の寸法、平らなブランクの図面、および段ボールの厚さを送信してください。 Xunding は、正確なボックスの構造と構成を確認する必要があります。寸法だけでは互換性は確立されません。
生産速度に影響を与えるものは何ですか?
カタログ出力は 1 時間あたり 2,700 ～ 3,300 ボックスです。生産速度はカートンのデザイン、材料、機械の設定によって異なります。予想される出力について話し合うために、ボックスのサンプルを送信します。
どのような電力供給を計画すればよいですか?
カタログには380 V / 50 Hzと記載されています。見積もりを依頼する前に、設置場所の電圧、位相、周波数をお知らせください。適合性および必要な変更については、設置場所の確認が必要です。
問い合わせには何を含めればよいですか?
XD-Z14 モデルリファレンス、ボックスの寸法、基板の厚さ、必要な出力および宛先を含めます。最終的な図面がない場合は、作業中のパッケージについて説明してください。
